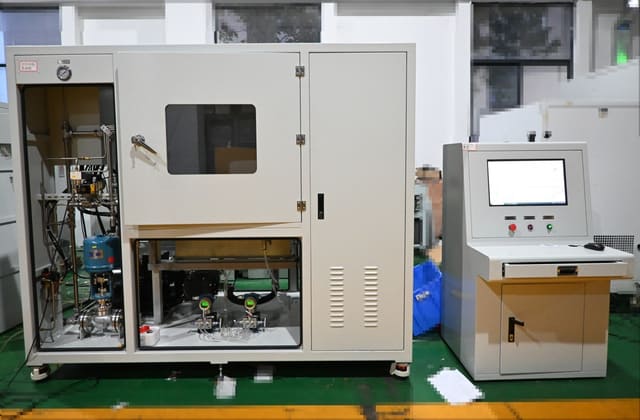

流阻测试

流阻测试主要用于评价液冷产品内部流体通道对冷却液流动产生的阻力，常见检测对象包括液冷板、冷却液管路、软管组件、快速接头、分配歧管、CDU以及液冷循环回路。测试通常在规定介质和流量条件下进行，通过采集被测对象入口与出口的压力数据，分析冷却液通过不同流道或连接部件时产生的压力损失。

液冷系统的流阻与流道结构、管路长度、接口形式、局部截面变化以及冷却液状态等因素有关。流阻过大可能造成压力损失增加，并影响循环系统达到目标流量的能力；同类产品之间流阻差异较大时，也需要进一步确认样品结构、装配和测试条件是否存在异常。通过流阻测试可以获得不同流量条件下的压力损失数据，为液冷部件性能验证和质量评估提供依据。

适用产品

流阻测试适用于具有明确液体入口和出口、需要评价流体通过阻力的液冷部件及循环系统，实际测试范围应根据产品结构和应用工况确定。

液冷板及冷板组件
液冷管路与软管组件
液冷快速接头
液冷分配歧管
CDU冷却液分配单元
液冷机柜循环管路
服务器液冷循环回路

检测项目

流阻测试的核心是建立稳定的流量条件，并准确测量被测对象两端的压力差。对于单个部件，可重点评价其自身流阻；对于完整循环回路，则可以在多个测量位置采集压力数据，分析不同组成部分对系统总阻力的影响。

检测项目	测试内容/方法	主要验证目的
液冷板流阻测试	将液冷板接入循环测试回路，在规定流量条件下测量液冷板入口与出口压力，并根据压力差评价流阻。	验证冷却液通过液冷板内部流道时产生的流动阻力。
管路流阻测试	使规定介质按照设定流量通过液冷管路，在管路两端设置压力测量点并记录压力差。	评价管路长度、通道及连接状态对流体阻力造成的影响。
软管组件流阻测试	按照规定安装状态将软管接入测试回路，在稳定流量下测量组件两端压力并计算压力损失。	确认软管组件在规定流量条件下的流阻表现。
快速接头流阻测试	将快速接头按照正常连接状态安装于测试回路，在规定流量下测量接头两侧压力差。	评价接头内部流道及连接状态产生的局部流动阻力。
循环回路流阻测试	使完整液冷循环回路在规定流量或多个流量点运行，采集关键位置压力数据并计算对应压力损失。	分析液冷回路整体流阻及不同流量条件下的变化特征。

标准依据

流阻测试涉及流量和压力差两个关键测量量，实际测试方法应根据产品结构、介质类型、流量范围及测压方式确定。对于液冷板、管路、快速接头和CDU等不同产品，应结合产品技术要求或项目规范确认测试条件及结果判定方式。

标准编号	标准名称	适用范围
ISO 5167-1:2022	用差压装置测量充满圆形截面管道中流体流量第1部分：一般原理和要求	适用于采用规定差压装置测量充满管道流体流量的测试场景，可为涉及差压测量的流量测试系统提供方法依据。
ISO 5167-2:2022	用差压装置测量充满圆形截面管道中流体流量第2部分：孔板	适用于采用孔板差压装置进行管道流量测量的场景，具体适用性应结合测试装置和安装条件确认。
ISO 5167-3:2022	用差压装置测量充满圆形截面管道中流体流量第3部分：喷嘴和文丘里喷嘴	适用于采用喷嘴或文丘里喷嘴进行管道流量测量的场景，具体使用条件应根据测试系统确认。

需要注意的是，流量测量标准主要规定相应流量测量方法，并不等同于所有液冷产品的流阻判定标准。液冷产品实际测试时，应根据产品技术文件明确流量范围、测压位置、介质温度及判定要求；不同测试对象之间进行数据比较时，也应确保测试条件具有一致性。

测试要点

流阻测试对流量稳定性、测压位置、介质状态和样品安装方式较为敏感。测试过程中应避免将测试管路自身的阻力、气泡或连接异常引入被测对象结果，并在出现异常数据时通过条件复核和重复测试确认结果。

关注事项	常见问题	说明	解决方案
流量稳定性	流量持续波动时采集数据	流阻与流量条件直接相关，流量变化会同步影响被测对象两端压力差，因此不稳定状态下的数据无法准确反映规定流量对应的流阻。	调整循环设备运行状态，待流量稳定后再同步采集流量和压力数据。
测压位置	压力取点距离样品过远	测压点之间如果包含额外管路、弯头或接头，其自身压力损失可能被计入测试结果，导致测得流阻偏高。	按照测试方案设置测压位置，并保持不同样品测试时测压点和连接方式一致。
介质温度	测试过程中冷却液温度变化明显	温度变化会影响冷却液黏度，而黏度变化会改变流体通过流道时的压力损失，从而造成不同测试阶段的流阻数据差异。	按照测试要求控制介质温度，并记录测试过程中的温度状态。
样品安装	管路折弯或接口安装不到位	异常折弯、接口未完全开启或连接位置受压可能增加局部阻力，使测得流阻不能代表产品正常安装状态。	检查管路走向、接头安装和阀门状态，确认流道畅通后重新测试。
内部气泡	样品或管路中残留空气	气泡会造成流体连续性改变，使流量和压力信号出现波动，并可能影响流阻计算结果的稳定性。	测试前充分充液并排除回路空气，确认流量和压力稳定后进行数据采集。
仪表状态	流量计和压力测量装置数据异常	仪表零点漂移、安装状态变化或信号波动会影响流量及压力差计算，可能造成测试结果偏差。	测试前确认测量装置状态，检查零点及数据稳定性，必要时重新确认测量系统。
异常复测	单次高流阻结果直接判定样品异常	单次异常可能由气泡、连接状态、流量波动或测量系统造成，未经条件排查的结果存在误判风险。	复核测试条件和样品安装状态，重新稳定测试系统后按照相同条件进行复测。
