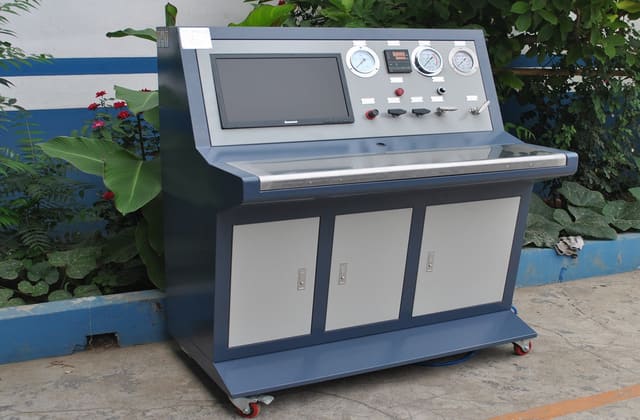

流量测试

流量测试主要用于液冷系统及其流体通路产品，常见检测对象包括液冷板、冷却液管路、软管组件、快速接头、分配歧管、CDU以及由上述部件组成的循环回路，适用于数据中心液冷设备、服务器液冷系统、工业液冷设备等应用场景。测试通过在规定工况下使冷却液循环流动，对系统实际流量及相关运行数据进行测量。

液冷系统中的流量状态会直接影响冷却液与发热部件之间的换热过程。流量不足、波动明显、回路阻力异常或连接状态不稳定，都可能导致局部散热能力发生变化。因此，通过流量测试确认系统在规定工况下的实际流动状态，并结合压差、温度及运行稳定性等数据进行分析，可用于判断液冷回路的性能是否满足既定测试要求。

适用产品

流量测试适用于具有液体循环通道或冷却液输送功能的液冷产品，具体检测范围通常根据产品结构、循环方式和使用工况确定。

液冷板及冷板组件
液冷管路与软管组件
液冷快速接头及连接组件
液冷分配歧管
CDU冷却液分配单元
服务器液冷循环系统
数据中心液冷机柜及循环回路

检测项目

流量测试并非单纯记录一个流量数值，需要根据测试对象和技术要求确定稳定运行条件、测量位置及数据记录方式。对于完整液冷回路，还应结合系统运行状态观察流量是否稳定，并对测试过程中出现的异常变化进行记录。

检测项目	测试内容/方法	主要验证目的
液冷回路流量测试	将样品接入规定循环回路，在设定运行条件下使冷却液循环，通过流量测量装置记录稳定状态下的流量数据。	验证液冷回路实际输送流量是否满足规定要求，并确认运行过程中的流量稳定性。
冷板流量测试	在冷板进出口连接测量回路，使冷却液按照规定方向流动，在不同设定工况下测量通过冷板的实际流量。	验证冷板内部流体通道的流量状态，为冷板性能及回路匹配情况提供测试数据。
管路组件流量测试	将软管、管路或管路组件安装于规定测试回路，通过流量计测量液体通过组件后的流量变化，并记录对应工况。	确认管路组件在规定连接状态下的流体输送能力及流量稳定情况。
快速接头流量测试	按照规定方式完成快速接头连接，在循环回路中通入冷却液并测量接头连接状态下的流量。	验证快速接头安装后对液体通流能力的影响，识别明显的流量异常。
系统流量稳定性测试	使液冷系统持续运行，在规定时间内连续记录流量数据，观察启动、稳定运行及工况变化过程中的流量波动。	评估液冷系统流量随运行时间及工况变化的稳定程度。

标准依据

液冷系统流量测试通常需要结合产品技术要求、系统规格、客户测试规范以及具体应用场景确定测试依据。对于不同结构的液冷产品，流量测量位置、介质条件、运行状态和判定要求可能存在差异，实际测试前应确认适用文件及具体判定条件。

标准编号	标准名称	适用范围
ISO 5167-1:2022	用差压装置测量充满圆形截面管道中流体流量第1部分：一般原理和要求	适用于采用规定差压装置测量充满管道流体流量的测试场景；具体装置及适用条件需结合测试系统确认。
ISO 5167-2:2022	用差压装置测量充满圆形截面管道中流体流量第2部分：孔板	适用于采用孔板差压装置进行管道流量测量的场景，需满足相应安装和测量条件。
ISO 5167-3:2022	用差压装置测量充满圆形截面管道中流体流量第3部分：喷嘴和文丘里喷嘴	适用于采用喷嘴或文丘里喷嘴进行管道流量测量的测试场景。

上述标准主要涉及管道流量测量方法，并不意味着所有液冷产品均直接适用。对于液冷板、CDU、快速接头及完整液冷系统，实际测试还应优先核对产品技术规范、测试方案及客户要求，确认流量计类型、安装位置、介质条件和结果判定方法。

测试要点

流量测试结果容易受到测量仪表、管路连接、液体状态以及系统运行条件影响。测试过程中应保持关键条件一致，对异常波动进行原因分析，并通过复测确认异常是否具有重复性。

关注事项	常见问题	说明	解决方案
测试条件	测试温度或系统运行状态不一致	冷却液黏度会随温度变化，循环泵工作状态也可能影响流量，因此不同温度或运行状态下获得的数据不能简单直接比较。	按照测试文件确认介质温度、循环状态及其他规定条件，保持不同样品测试条件一致。
样品状态	管路内部存在空气	气泡会改变液体连续流动状态，使流量出现波动，并可能造成测量值短时间内异常。	测试前按照规定方式排气，确认回路充液状态稳定后再开始正式记录。
连接状态	接头处存在松动或局部阻塞	连接异常会改变局部流阻，造成实际流量降低或波动，同时可能影响测试系统的稳定性。	检查接头、软管及管路连接状态，确认无明显泄漏、折弯和异常阻塞后重新测试。
测试参数	设定流量与实际流量偏差较大	泵的设定值属于运行参数，不能直接等同于样品实际通流量，系统阻力变化会导致实际流量发生改变。	以经过确认的流量测量装置记录实际数据，并同时记录泵运行参数及测试条件。
测试重复性	重复测试结果差异明显	较大的重复性差异可能来自系统尚未稳定、测量装置状态变化或连接条件不一致，会降低结果判定的可靠性。	检查测试系统和仪表状态，重新稳定运行后按相同条件进行复测并比较数据。
结果判定	仅依据单个流量值判断结果	单点数据无法充分反映持续运行过程中的波动情况，可能遗漏启动或稳定运行阶段的异常。	按照规定时间记录连续数据，并结合目标流量、允许偏差及测试过程中的异常现象进行综合判定。
