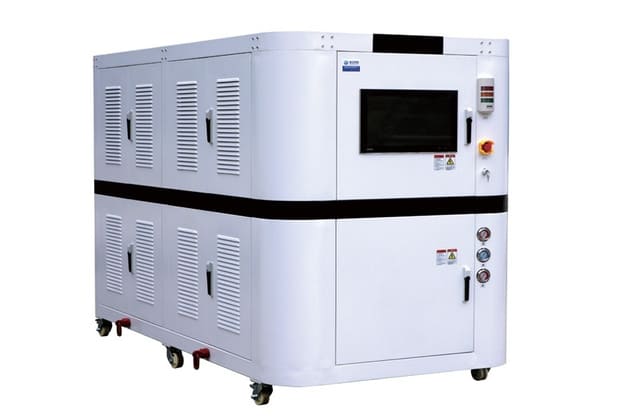

水力平衡测试主要用于评价液冷系统内部各支路之间的流量和压力分配状态，适用于多流道液冷板、分配歧管、CDU、多支路循环管路以及服务器液冷系统。测试过程中通过采集不同支路的流量、压力及压差数据，判断各支路在规定运行条件下的水力分配情况。
当液冷系统存在支路阻力差异、管路长度不同、阀件状态不一致或局部流道受限时，各冷却支路可能出现流量分配不均，使部分区域获得的冷却液不足。水力平衡测试能够从流量和压力关系入手识别支路之间的差异，为系统性能确认、运行状态评价、调试验收及异常原因分析提供客观数据。
适用产品
水力平衡测试适用于具有多个流体通道或并联支路的液冷产品及循环系统，具体测试对象和测量点应结合实际流路结构、运行方式及测试要求确定。
- 多流道液冷板
- 液冷分配歧管
- CDU液冷分配系统
- 服务器机柜液冷循环系统
- 多支路液冷管路
- 数据中心液冷系统
- 储能液冷循环系统
检测项目
水力平衡测试重点关注系统各支路的流量、压力及阻力分配关系。测试过程中需要在稳定运行条件下分别采集各支路数据，并结合系统总流量和支路压差进行比较，从而评价不同流路之间的水力状态。
| 检测项目 | 测试内容/方法 | 主要验证目的 |
|---|---|---|
| 支路流量测试 | 在稳定运行工况下分别测量各并联支路的实际流量，并记录对应测试条件 | 确认系统各支路的实际流量分配状态 |
| 支路压差测试 | 测量各支路入口与出口之间的压力差，并与对应流量数据进行关联 | 评价不同支路的水力阻力差异 |
| 系统水力平衡测试 | 同步或分阶段采集多个支路的流量和压力数据，比较各支路运行状态 | 判断整体液冷回路的流量和压力分配是否协调 |
| 阀门调节平衡测试 | 改变支路调节阀或控制阀状态，观察各支路流量和压力变化 | 评价流量调节措施对系统水力分配的影响 |
| 不同总流量工况测试 | 设置不同系统总流量，在各稳定工况下分别记录支路流量和压力参数 | 分析系统运行条件变化对水力平衡状态的影响 |
| 平衡状态重复性测试 | 在相同工况下重复测量各支路流量和压力数据并进行比较 | 确认水力平衡测试结果的稳定性 |
标准依据
液冷系统水力平衡测试通常需要结合产品技术要求、系统设计参数和项目测试方案确定具体评价方式。流量和压力测量可以根据实际测量原理采用相应标准，但流量测量标准本身并不直接规定所有液冷系统的水力平衡判定方法，因此测试前应明确测量位置、工况条件、评价指标及结果判定方式。
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| ISO 5167-1:2022 | 用差压装置测量圆形截面满管流体流量 第1部分：一般原理和要求 | 适用于采用差压装置测量满管流体流量时的一般测量原则，可作为部分液冷流量测量环节的方法参考 |
| ISO 5167-2:2022 | 用差压装置测量圆形截面满管流体流量 第2部分：孔板 | 适用于采用孔板差压装置进行流量测量的测试场景，具体适用性需结合测量装置和安装条件确认 |
| ISO 5167-3:2022 | 用差压装置测量圆形截面满管流体流量 第3部分：喷嘴和文丘里喷嘴 | 适用于采用喷嘴或文丘里喷嘴进行流量测量的测试系统，实际使用应确认装置结构及测试条件 |
测试要点
水力平衡测试需要同时关注流量和压力两个维度。单独比较各支路流量无法完整判断水力状态，还需要结合支路压差、管路结构、阀件状态及系统总流量进行分析。测试过程中应保持测量条件一致，否则工况变化可能被误认为支路之间存在水力失衡。
| 关注事项 | 常见问题 | 说明 | 解决方案 |
|---|---|---|---|
| 系统总流量 | 总流量在测量期间持续变化 | 并联支路的流量分配会随系统总流量变化而改变，不同时间取得的数据可能缺乏直接可比性 | 先调整循环系统至稳定状态，在相同总流量条件下完成各支路数据采集 |
| 支路压差 | 不同支路的取压位置不一致 | 测压点位置会影响所测压力差，额外管路、弯头及接头压损可能被计入支路阻力 | 按照统一原则确定支路取压位置，并保持不同支路的测量边界一致 |
| 支路结构 | 各支路管长、弯曲程度或连接件数量存在差异 | 结构差异会形成不同的沿程阻力和局部阻力，是影响流量重新分配的重要因素 | 核对各支路实际流路，并结合流量和压差数据判断阻力差异 |
| 阀门状态 | 支路阀门开度或控制状态不统一 | 阀门阻力变化会直接改变支路流量，测试状态不一致会影响平衡结果判断 | 测试前确认所有阀件状态，并按照规定状态固定或记录调节参数 |
| 系统排气 | 循环回路中残留气泡 | 气泡可能造成流量波动、局部阻力变化及测量不稳定，使支路数据出现异常偏差 | 测试前充分排气，确认循环状态稳定后再进行正式数据采集 |
| 介质温度 | 测试过程中冷却液温度变化明显 | 温度变化可能引起流体黏度等物性变化，从而改变支路流动阻力和流量分配 | 控制测试温度条件，并同步记录测试期间的介质温度 |
| 异常支路 | 某一支路流量明显偏低或偏高 | 可能与局部堵塞、阀件状态、接头安装、管路阻力或测量异常有关，需要区分系统问题和测量问题 | 复核该支路连接和阀件状态，并结合压力数据重新测量确认异常原因 |
测试流程
水力平衡测试应根据系统实际流路建立稳定的循环测试条件，并提前确定各支路的测量边界和数据采集方式。对于支路数量较多的液冷系统，应保持测试顺序和运行条件一致，避免因工况变化影响不同支路之间的比较。
- 测试准备：确认液冷系统流路、支路数量、测试介质、测量位置及目标运行条件，检查流量和压力测量设备。
- 样品连接：按照实际使用方式完成管路和测量装置连接，检查阀件、接头及管路是否存在明显异常。
- 系统运行：启动循环系统并建立规定运行工况，使总流量、压力及介质温度达到稳定状态。
- 数据采集：按照确定的测量位置记录各支路流量、入口压力、出口压力及必要的温度参数。
- 平衡分析：对各支路流量和压差数据进行整理，分析支路之间的流量分配及阻力差异。
- 异常复测：针对明显偏离整体状态的支路复核阀门、连接和测量条件，并在稳定工况下重新测试。
- 报告输出：整理样品信息、测试条件、支路测量数据、分析结果及必要说明，形成检测报告或测试记录。
检测价值
水力平衡数据可以用于确认液冷系统不同支路之间的流量和压力分配状态，为液冷板多流道、歧管分配及多支路循环回路的性能验证提供依据。通过流量与压差数据结合分析，还可以识别局部阻力差异对整体流体分配的影响。
在系统调试和项目验收过程中，水力平衡测试可用于确认规定运行条件下的支路状态；在生产质量检验和异常排查中，则能够通过不同支路的实测数据发现流量偏差，并为复测、质量判定及测试资料归档提供依据。
关于德恺液冷检测
德恺液冷检测针对液冷板、分配歧管、CDU及多支路液冷循环系统开展水力平衡测试，根据具体流路结构设置流量和压力测量位置，并对各支路运行数据进行采集和比较。测试过程中重点关注总流量、支路流量、支路压差及介质状态之间的对应关系，对异常支路进行条件复核。
对于需要确认液冷系统支路分配状态、开展系统调试验收或分析流量异常的项目，可结合产品结构和实际运行条件组织测试，并输出包含测试工况、支路数据及分析结果的检测资料，为系统性能评价和质量记录提供依据。
欢迎咨询资深专业工程师，获取水力平衡测试专属方案。
