在构建高效稳定的液冷数据中心时，单纯关注单个设备的性能参数往往不足以解决系统性问题。CDU（冷量分配单元）、冷板、Manifold（分水管）和UQD（快速断开接头）构成了液冷系统的四大支柱，它们并非孤立存在，而是通过复杂的流体动力学关系紧密耦合。理解它们之间的相互作用机制，对于优化系统设计、预防潜在故障以及提升整体能效至关重要。这不仅是硬件的连接，更是热量传递与流体控制的精密舞蹈。
系统架构的双层循环逻辑
液冷系统通常采用双层循环架构，以隔离外部水源与内部服务器环境。CDU是这一架构的核心枢纽，它将系统划分为一次侧（Primary Side）和二次侧（Secondary Side）。一次侧连接外部冷源（如冷却塔或 chilled water），负责将热量最终排放到环境中；二次侧则直接服务于服务器机柜，循环流动的是经过处理的去离子水或专用冷却液。CDU内部的板式换热器实现了两侧的热量交换，同时确保物理隔离，防止外部水质污染内部精密组件。
在这种架构下，CDU扮演着“心脏”的角色，提供动力并调节压力；而冷板、Manifold和UQD则构成了二次侧的“血管网络”，负责将冷却介质精准输送至每一个发热芯片，并将热量带回心脏。任何环节的阻塞、泄漏或压力失衡，都会影响整个循环的效率。
| 组件名称 | 所属循环侧 | 核心职能 | 关键交互对象 |
|---|---|---|---|
| CDU | 一次侧/二次侧边界 | 热交换、泵送、压力调节 | 外部冷源、Manifold |
| Manifold | 二次侧 | 流量分配、汇集回流 | CDU、UQD |
| UQD | 二次侧接口 | 快速连接、防漏密封 | Manifold、服务器冷板 |
| 冷板 | 二次侧末端 | 芯片级散热 | UQD、CPU/GPU |
流体动力学的平衡艺术
在二次侧循环中，CDU提供的泵送压力必须克服整个管路的流阻，包括Manifold的沿程阻力、UQD的局部阻力以及冷板内部微通道的巨大阻力。这是一个动态平衡的过程。如果冷板流阻过大，会导致流量不足，散热效果下降；如果Manifold设计不合理，可能导致各服务器节点流量分配不均，出现“冷热不均”现象。UQD作为连接点，其内部流道设计需尽量减小对流体的扰动，避免产生气穴或额外压降。
此外，系统的压力稳定性至关重要。CDU通常配备膨胀罐和压力传感器，以补偿液体因温度变化产生的体积膨胀或收缩，并维持恒定的工作压力。UQD的密封性能必须在系统最大工作压力下保持可靠，防止因压力波动导致的渗漏。Manifold则需具备足够的结构强度，以承受长期运行下的静压与动压冲击。
热传递链路的逐级优化
从热源到冷源，热量经历了一系列传递过程：芯片产生热量 -> 传导至冷板底座 -> 对流换热至冷板内液体 -> 液体流动至Manifold -> 回流至CDU -> 通过换热器传递至一次侧液体 -> 最终排放至环境。每一个环节的热阻都直接影响最终的散热效果。冷板内部的微通道设计旨在最大化换热面积，降低接触热阻；Manifold和UQD则需尽量减少热量在传输过程中的散失或增益，保持温度场的稳定。
- 冷板：聚焦于微观尺度的换热效率，要求极高的加工精度与材料导热性。

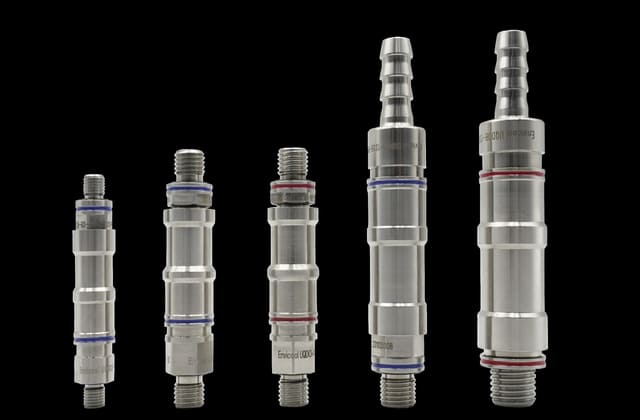

- UQD：聚焦于连接处的密封性与低流阻，确保插拔过程中的零泄漏与最小干扰。
- Manifold：聚焦于宏观尺度的流量均衡，确保每台服务器获得一致的冷却资源。
- CDU：聚焦于系统级的能量管理与压力控制，实现整体能效最优。
故障排查中的关联思维
当液冷系统出现报警或性能下降时，往往不能孤立地看待某个组件。例如，若某台服务器温度过高，可能是冷板堵塞，也可能是UQD未完全插入导致流量受限，甚至是Manifold分支阀门调节不当。CDU的压力读数异常，可能源于管路泄漏、泵组故障或膨胀罐失效。因此，运维人员需要建立系统性的关联思维，通过分析各组件之间的数据交互（如压力、流量、温度），快速定位根本原因。
理解CDU、冷板、Manifold和UQD之间的关系，不仅是设计的需要，更是运维的保障。它们共同构成了一个有机整体，任何局部的优化或失效都会波及全局。只有在系统设计阶段充分考量这些交互关系，并在运行阶段进行精细化监控，才能确保液冷数据中心的高效、安全与稳定。
总结
CDU、冷板、Manifold和UQD在液冷系统中各司其职又紧密协作，共同完成了从芯片到环境的热量转移任务。理解它们的流体动力学关系与热传递链路，是优化系统性能、预防故障的关键。随着液冷技术的普及，对各组件协同机制的研究将更加深入，推动行业向更高效率、更高可靠性迈进。
