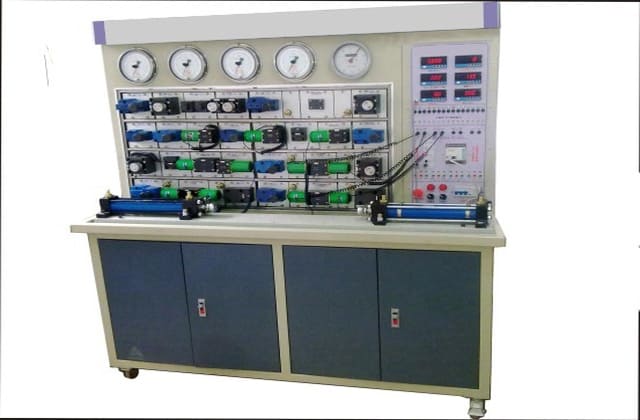

阀门流量特性测试

阀门流量特性测试主要用于评价液冷系统中阀门在不同开度或控制状态下的流量变化规律，适用于液冷调节阀、控制阀、比例阀以及集成于CDU、分配歧管和液冷循环回路中的流量控制组件。测试过程中通过设置不同阀门状态，测量对应的流量和阀门两端压差，用于分析阀门的通流及调节表现。

液冷系统需要通过阀门对不同支路的冷却液流量进行控制时，阀门开度与实际流量之间的关系会直接影响流量分配和系统运行状态。如果阀门调节后流量变化不稳定或不同控制位置对应的流量差异异常，可能影响支路水力平衡。通过流量特性测试，可以获得不同阀门状态下的实际数据，为流量控制性能确认、质量检验和系统调试验收提供依据。

适用产品

阀门流量特性测试适用于液冷回路中承担流量调节、启闭控制或比例控制功能的阀类产品，具体测试范围应结合阀门结构、驱动方式及实际使用工况确定。

• 液冷调节阀
• 液冷控制阀
• 比例流量控制阀
• 电动液冷阀
• 液冷分配歧管控制阀
• CDU流量控制阀
• 液冷循环回路调节组件

检测项目

阀门流量特性测试主要通过改变阀门开度或控制输入，记录对应流量和压差数据，并建立阀门控制状态与实际通流量之间的关系。对于具有电动或比例控制功能的阀门，还可结合控制信号进行分段测试。

标准依据

阀门流量特性测试的具体方法与阀门类型、流体介质、控制方式及测试目标有关。液冷系统中的阀门通常需要结合产品技术要求确定开度、压差和流量测试条件。以下标准可作为控制阀流量特性测试的方法依据，实际项目应根据阀门类型和测试目的确认适用范围及具体要求。

测试要点

阀门流量特性测试需要保证不同开度或控制状态下的测试条件具有可比性。阀门前后压差、介质温度、流量稳定性、安装方向以及阀门实际开度都会影响测试结果，因此不能仅记录控制信号而忽略实际流量和压差变化。

测试流程

阀门流量特性测试应先确定阀门的控制方式、测试介质和目标工况，再建立稳定的流量与压力测试回路。对于具有多个控制位置的阀门，应按照统一顺序设置测试点，并在每个状态稳定后采集数据。

1. 测试准备：确认阀门型号、接口规格、流向、控制方式及目标测试范围，检查流量、压力和温度测量设备。
2. 样品安装：按照产品规定方向将阀门接入测试回路，检查管路连接、密封及阀门驱动状态。
3. 建立基准工况：启动液冷循环系统，使介质流动、压力和温度达到稳定状态，记录初始运行数据。
4. 设置测试点：按照预定开度或控制信号设置阀门状态，并根据测试方案确定相应的流量或压差条件。
5. 数据采集：待每个测试点达到稳定状态后，记录阀门实际流量、两端压力差、开度或控制输入及必要的介质温度。
6. 特性分析：整理不同控制状态下的测试数据，建立阀门开度、控制输入、流量及压差之间的对应关系，并检查异常数据。
7. 报告输出：汇总样品信息、测试条件、原始测量数据及流量特性结果，形成检测报告或测试记录。

检测价值

阀门流量特性数据可以用于确认液冷控制阀在不同开度或控制状态下的实际通流表现，为流量调节性能评价和系统水力平衡测试提供基础数据。对于多支路液冷系统，还可以结合各支路流量变化判断阀门调节对整体流量分配的影响。

在阀门质量检验中，可通过统一测试条件比较不同样品的流量特性；在系统调试和项目验收过程中，可利用实测数据确认阀门控制状态与实际流量之间的对应关系；当出现流量调节异常时，也可以通过不同开度下的数据变化辅助判断阀门或测试回路是否存在异常。

关于德恺液冷检测

德恺液冷检测针对液冷调节阀、控制阀、比例阀及CDU、分配歧管中的流量控制组件开展流量特性测试，根据阀门控制方式设置相应测试点，采集阀门开度、控制输入、流量和压差等数据，并对不同状态下的通流变化进行分析。

针对需要确认阀门调节性能、开度与流量对应关系或不同工况通流表现的项目，可结合具体阀门参数和液冷回路条件组织测试，形成包含测试条件、原始数据和特性结果的检测资料，为质量检验、系统调试及项目验收提供数据依据。

欢迎咨询资深专业工程师，获取阀门流量特性测试专属方案。
