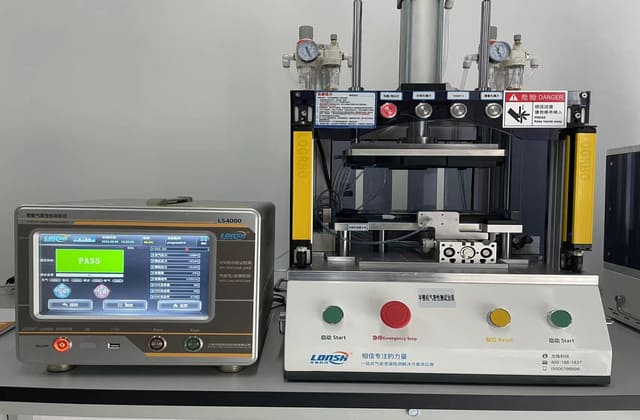

气密性测试主要用于验证液冷系统及相关部件在规定测试条件下是否存在气体泄漏，适用于液冷机柜、冷板、CDU、液冷管路、快速接头、阀门、泵体、换热器以及其他具有密闭流道或密封腔体的产品。测试可根据产品结构和技术要求选择合适的测试介质、加压方式和泄漏检测方法，重点关注焊缝、接口、密封件、螺纹连接和流道等容易产生泄漏的位置。
液冷系统中的微小泄漏可能在常温静置状态下不易直接发现，但在温度变化、压力波动、长期运行或装配应力作用下可能进一步发展，造成冷却液损失、压力异常以及周边部件受到污染等问题。通过气密性测试，可以在产品交付、装配完成或相关性能验证阶段检查密封状态，并结合测试数据判断是否满足规定的泄漏限值或判定要求。
适用产品
气密性测试可根据产品结构、密封形式和使用环境进行针对性测试，常见适用对象包括：
- 液冷冷板及内部流道组件
- CDU冷却液分配单元及密闭流路
- 液冷机柜及冷却管路系统
- 液冷软管、硬管及管路组件
- UQD快速接头及其他流体连接件
- 液冷阀门、泵体及换热器
- Manifold、歧管及流体分配组件
- 具有密闭腔体或内部流道的液冷部件
检测项目
气密性测试应结合产品结构和技术要求确定具体测试方式，重点验证密闭腔体和流体通道在规定条件下的泄漏状态。常见检测项目如下：
| 检测项目 | 测试内容/方法 | 主要验证目的 |
|---|---|---|
| 整体气密性测试 | 对产品密闭腔体或流道施加规定测试压力，稳定后监测压力变化或泄漏量 | 确认产品整体密封性能及是否存在明显泄漏 |
| 接口密封测试 | 重点检查管接头、快速接头、螺纹接口及法兰连接位置 | 验证连接部位密封结构和装配状态 |
| 焊缝气密性测试 | 针对焊接流道、焊接腔体及焊接接口进行泄漏检测 | 识别焊缝缺陷、微孔及局部密封异常 |
| 密封件气密性测试 | 对采用O形圈、密封垫等密封结构的部位进行规定条件下的泄漏检测 | 验证密封件与配合结构之间的密封效果 |
| 压降法气密性测试 | 建立测试压力后监测规定时间内压力变化，并结合温度变化进行判断 | 评价产品在测试条件下的整体泄漏状态 |
| 示踪气体泄漏检测 | 根据产品要求采用适合的示踪气体及检测方法定位微小泄漏位置 | 提高对微小泄漏和隐蔽泄漏点的识别能力 |
标准依据
气密性测试不存在适用于所有液冷产品的单一通用测试条件。实际执行时，应优先依据产品技术规范、图纸、客户要求及目标应用场景确定测试压力、保压时间、允许泄漏量和判定方法。相关标准可根据产品类型和测试方法选择适用依据：
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| ISO 1402 | 橡胶和塑料软管及软管组合件 静液压试验 | 适用于相关软管及软管组合件的压力性能验证，具体是否采用其中方法需结合气密性测试目的确认 |
| ISO 19879 | 金属管连接件 液压流体动力用连接件试验方法 | 适用于相关金属管连接件的性能测试，具体密封和泄漏试验项目应依据产品结构及适用范围确定 |
测试要点
气密性测试对测试介质、压力稳定性、温度变化、连接状态和泄漏判定均较为敏感。实际测试过程中应区分真实泄漏与温度、材料变形或仪器波动造成的压力变化，并根据产品要求确定合理的测试逻辑。
| 关注事项 | 常见问题 | 说明 | 解决方案 |
|---|---|---|---|
| 测试压力 | 压力设定过高或与实际要求不一致 | 测试压力直接影响密封结构受力状态，过高可能改变密封件接触状态，过低则可能无法有效暴露泄漏问题 | 根据产品额定压力、设计要求及确认后的测试方法确定测试压力，并记录实际测试条件 |
| 温度稳定性 | 升压后压力自然下降，被误判为泄漏 | 气体具有明显的温度敏感性，测试过程中温度变化会引起压力变化，从而影响泄漏判断 | 升压后设置稳定时间，控制环境温度变化，并结合温度变化分析测试数据 |
| 连接部位 | 接头、快速接头或螺纹位置出现局部泄漏 | 装配不到位、密封件损伤、配合异常或连接力矩不合理均可能造成泄漏 | 检查连接状态、密封件安装状态和接口配合情况，必要时进行局部定位检测 |
| 焊接区域 | 焊缝存在微孔或局部缺陷 | 焊接缺陷可能形成隐蔽泄漏通道，常规外观检查不一定能够发现 | 结合气密性检测结果对异常区域进行定位，并根据产品要求进一步开展无损检测或缺陷分析 |
| 泄漏判定 | 不同测试方法得到的数据无法直接比较 | 压力衰减、流量法和示踪气体检测的测量原理不同，结果表达方式和灵敏度也存在差异 | 提前确定泄漏量、允许压降或其他判定指标，并保持测试方法的一致性 |
| 仪器状态 | 仪器零点漂移或连接管路自身泄漏影响结果 | 测试设备、接头和辅助管路本身的泄漏可能叠加到产品测试结果中 | 测试前检查设备连接和辅助管路，确认仪器状态满足测试要求并进行必要的空载或基准检查 |
测试流程
气密性测试通常按照产品准备、密封连接、加压稳定、数据采集和结果判定等步骤实施，具体流程可根据产品结构和测试方法进行调整。
- 样品确认：确认产品型号、结构状态、接口形式及测试要求，检查样品外观和连接部位。
- 测试准备：按照测试方法连接气源、检测仪器和辅助管路，并确认测试回路具备正常工作条件。
- 密封检查：确认测试接口、堵头、接头及密封位置安装正确，避免辅助连接处产生额外泄漏。
- 加压稳定：按照确定的测试条件向产品内部充入测试介质并逐步建立压力，待压力和温度状态稳定。
- 数据采集：在规定测试时间内记录压力、泄漏量或检测仪器输出数据，必要时同步记录环境温度。
- 泄漏定位：当测试结果异常时，对接口、焊缝、密封件及其他重点区域进一步检查，确定可能的泄漏位置。
- 结果判定：依据产品技术要求或确认后的测试方法，对测试数据进行分析并形成测试结果记录。
检测价值
气密性测试可以对液冷产品的密封状态进行系统验证，为装配质量、过程验收和产品性能评价提供客观数据。对于存在多个接口、焊缝和密封件的液冷组件，通过整体测试与局部泄漏定位相结合，可以更有针对性地识别潜在泄漏位置。
对于液冷系统而言，气密性测试还可作为液体介质测试前的重要检查环节。通过先确认流道和密封结构不存在明显异常，可降低后续冷却液介质泄漏对设备及测试环境造成影响的风险。具体测试压力、允许泄漏量、保压时间及合格判定条件应以产品技术文件、客户要求或双方确认的测试方案为依据。
