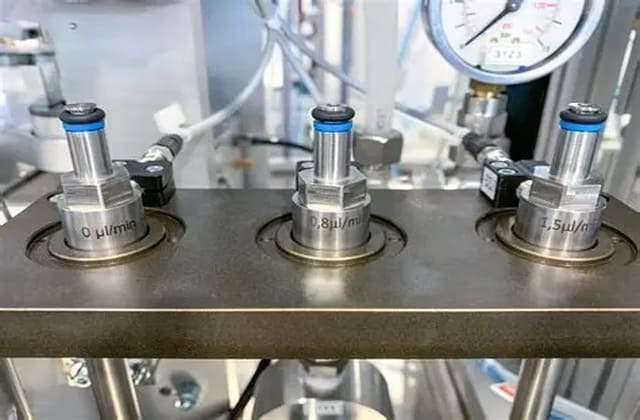

液密性测试主要用于验证液冷系统及相关部件在液体介质和规定压力条件下的密封性能，适用于液冷冷板、CDU、液冷机柜、液冷管路、快速接头、阀门、泵体、换热器、Manifold及其他具有内部流道的液冷组件。测试通常通过向产品内部充入规定液体并建立测试压力，检查流道、接口、焊缝和密封结构是否出现渗漏，从而评价产品实际液体工况下的密封状态。
液冷系统直接依赖冷却液在封闭流道中的循环运行，接口松动、密封件异常、焊缝缺陷或流道损伤都可能造成冷却液泄漏。与仅针对气体泄漏状态的检查相比，液密性测试能够在液体介质实际作用下验证产品的承压和密封状态。测试过程中应结合产品额定压力、结构形式、冷却液类型及技术要求确定测试介质、压力、保持时间和泄漏判定条件。
适用产品
液密性测试可根据产品结构、流道形式和使用条件确定具体测试方式，常见适用对象包括：
- 液冷冷板及内部液体流道组件
- CDU冷却液分配单元及内部循环回路
- 液冷机柜及机柜内部冷却管路
- 液冷软管、硬管及管路总成
- UQD快速接头及其他液体连接件
- 液冷阀门、泵体及泵组组件
- Manifold歧管及流体分配组件
- 换热器及其他密闭液体流道部件
检测项目
液密性测试应结合产品的额定工作压力、液体介质和密封结构确定测试方法，重点检查液体在规定压力条件下是否从产品内部流道或连接部位逸出。常见检测项目如下：
| 检测项目 | 测试内容/方法 | 主要验证目的 |
|---|---|---|
| 整体液密性测试 | 向产品流道充入规定液体并建立测试压力，在规定时间内观察渗漏、压力变化或液体损失情况 | 验证产品整体流道及密封结构的液体密封能力 |
| 接口液密性测试 | 对管接头、快速接头、螺纹接口及法兰等连接位置进行加压保压检查 | 验证连接结构在液体压力作用下的密封状态 |
| 焊缝液密性测试 | 对焊接流道、焊接腔体和焊接接口进行液体加压检查 | 识别焊缝裂纹、孔隙及其他可能造成液体渗漏的缺陷 |
| 密封件液密性测试 | 检查O形圈、密封垫等密封结构在液体和压力作用下的密封状态 | 验证密封件安装状态及配合结构的密封效果 |
| 保压液密性测试 | 达到规定测试压力后保持一定时间，持续观察压力状态及产品表面是否出现液体渗漏 | 验证产品在持续压力作用下的密封稳定性 |
| 局部泄漏检查 | 对整体测试出现异常的产品进一步检查接口、焊缝、密封件及流道重点区域 | 定位具体泄漏位置，为异常分析提供依据 |
标准依据
液密性测试的具体压力、保压时间、测试介质及合格判定条件通常与产品结构和使用要求有关，不宜直接套用统一参数。实际执行时，应优先依据产品图纸、技术规范、额定工作压力、客户要求及经确认的测试方法确定测试条件。对于软管、管路连接件等产品，可结合适用标准中的压力和泄漏试验方法进行验证：
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| ISO 1402 | 橡胶和塑料软管及软管组合件 静液压试验 | 适用于相关软管及软管组合件的静液压性能验证，可根据产品要求参考其中相关试验方法 |
| ISO 19879 | 金属管连接件 液压流体动力用连接件试验方法 | 适用于相关金属管连接件的性能测试，可根据连接件类型和测试目的选择适用试验项目 |
测试要点
液密性测试的结果容易受到测试介质、排气状态、压力稳定性、密封件安装以及测试设备连接状态等因素影响。尤其是液体内部残留空气可能造成压力变化，因此测试前应充分排除流道中的空气，并根据产品特性合理确定稳定时间和判定方式。
| 关注事项 | 常见问题 | 说明 | 解决方案 |
|---|---|---|---|
| 测试介质 | 测试液体与产品材料或实际使用介质不匹配 | 不同液体的黏度、温度和材料兼容性存在差异，可能影响密封状态和测试结果 | 根据产品实际使用介质、材料兼容性和测试要求确定测试液体，并明确介质状态 |
| 流道排气 | 内部残留空气导致压力波动 | 液体加压过程中残留气体可能被压缩，使压力变化与真实泄漏情况难以区分 | 充液过程中充分排气，确认流道内基本无明显气泡后再进行正式测试 |
| 测试压力 | 测试压力与产品要求不一致 | 压力过低可能无法充分验证密封状态，压力过高则可能使密封结构承受超出规定范围的载荷 | 依据额定工作压力、产品技术文件及确认后的测试方法确定测试压力 |
| 保压状态 | 刚升压后立即判定结果 | 设备、管路和产品本身在升压后可能出现一定的压力稳定过程，过早判定容易产生误差 | 设置合理的压力稳定阶段，再按照规定时间采集和判断测试数据 |
| 密封件安装 | O形圈、密封垫位置异常或受到损伤 | 密封件错位、挤压、划伤或安装不到位均可能形成局部泄漏通道 | 测试前检查密封件状态、安装位置和配合面，异常时重新装配并复测 |
| 泄漏定位 | 整体测试异常但无法确定泄漏位置 | 液冷部件通常包含多个接口、焊缝和密封区域，整体泄漏结果不能直接确定具体缺陷位置 | 按照接口、焊缝、密封件和流道区域进行分区检查，必要时采用局部检测方法定位异常 |
测试流程
液密性测试通常按照样品确认、回路连接、充液排气、加压稳定、保压检测和结果判定等步骤实施，具体流程可根据产品结构和测试方案调整。
- 样品确认：确认产品型号、结构、接口形式、额定压力及测试要求，检查样品外观和密封部位。
- 测试准备：按照确定的测试方法连接液源、压力设备、检测仪器和辅助管路，检查测试回路状态。
- 充液排气：向产品内部流道注入规定液体，同时排出内部空气，避免残留气体干扰测试结果。
- 升压稳定：按照测试要求逐步建立压力，并观察压力及产品状态，待测试系统达到稳定状态。
- 保压检测：在规定压力和时间条件下保持测试状态，观察产品表面、接口、焊缝和密封位置是否出现渗漏。
- 异常定位：当发现压力异常或液体渗漏时，对重点接口、焊缝和密封区域进行进一步检查和定位。
- 结果判定：依据产品技术要求或确认后的测试方法分析测试数据，并形成相应测试记录和结果。
检测价值
液密性测试能够直接验证液冷部件在液体介质作用下的密封状态，可用于发现接口密封异常、焊缝缺陷、密封件安装问题以及流道局部渗漏等情况。对于包含多个连接部位和复杂内部流道的液冷组件，液密性测试能够为装配质量检查和产品交付验收提供检测依据。
在液冷系统投入循环运行前，对冷板、CDU、管路组件和连接件开展适当的液密性验证，有助于提前识别可能造成冷却液泄漏的结构和装配问题。实际项目中，测试压力、保压时间、允许泄漏量及判定标准应根据产品技术规范、客户要求和具体应用工况确认，不能脱离产品条件直接套用固定参数。
