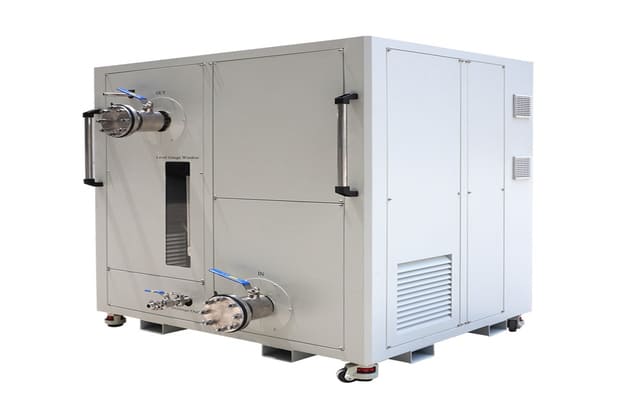

CDU能效测试

CDU能效测试主要针对数据中心液冷系统中的冷却液分配单元（Coolant Distribution Unit），适用于采用液冷方式为服务器、冷板或其他高热流密度IT设备提供循环冷却的系统。测试过程中可结合CDU的泵组、换热器、控制系统及循环回路运行状态，对设备输入功率和冷却能力相关参数进行测量。

CDU持续运行时，循环泵功耗、流量、压差、供回液温度以及换热负荷等因素都会影响整体能源消耗。如果仅测试设备额定输入功率，难以反映CDU在实际冷却负载下的运行能效。通过在明确测试条件下同步记录功耗和水力、热力参数，可以评价CDU不同工况下的能源使用情况，并识别异常功耗、流量不足或运行状态不稳定等问题。

适用产品

CDU能效测试适用于不同结构和应用形式的液冷分配设备，具体测试范围需要根据CDU的冷却介质、额定流量、供回液温度、压力条件及连接的液冷负载进行确认。

机架级CDU液冷分配单元
机柜级CDU液冷设备
数据中心液冷系统用CDU
冷板式液冷系统CDU
面向高密度计算设备的液冷CDU

检测项目

CDU能效测试需要同时考虑设备自身的电能消耗和实际冷却运行状态。测试时可在不同流量、温度及热负载条件下采集输入功率、水力参数和热力参数，并根据项目要求计算相应的能效指标。

检测项目	测试内容/方法	主要验证目的
CDU输入功率测试	在规定供电条件下使CDU稳定运行，使用功率测量设备记录整机输入有功功率，并同步记录运行模式。	确定CDU在不同运行状态下的实际电能消耗。
循环泵功耗测试	在设定流量或系统运行工况下运行循环泵，测量泵组运行期间的电功率，并记录对应流量和压力条件。	评价循环输送过程中的能源消耗，分析泵组功耗与水力工况之间的关系。
不同流量工况能效测试	设置多个稳定流量点，分别测量CDU输入功率、供回液温度及压力等参数，并进行数据对比。	评价CDU在不同循环流量下的功耗变化和运行能效特征。
热负载工况能效测试	通过稳定热负载模拟CDU实际换热运行状态，同步采集输入功率、流量及供回液温度等数据。	分析CDU在实际冷却负荷下的能源消耗与换热能力。
单位冷却能力功耗分析	根据测试获得的输入功率、流量、供回液温差及介质参数计算对应的冷却能力，并结合功耗进行分析。	评价单位冷却能力对应的能源消耗，为不同工况下的能效比较提供依据。

标准依据

CDU能效测试涉及液冷设备的电能消耗、水力运行及换热性能，具体测试依据应根据产品结构、测试目的及项目技术要求确定。对于数据中心整体能效和CDU单机能效，应区分评价对象；数据中心PUE等指标不能直接替代CDU设备本身的能效测试。

标准编号	标准名称	适用范围
ISO/IEC 30134-2:2016	Information technology — Data centres — Key performance indicators — Part 2: Power Usage Effectiveness (PUE)	用于数据中心整体电能使用效率PUE的测量与评价。当CDU作为数据中心基础设施的一部分进行整体能效分析时，可作为相关评价依据。
GB/T 32910.3-2016	数据中心资源利用第3部分：电能能效要求和测量方法	适用于数据中心电能能效相关要求及测量。涉及CDU对数据中心整体能耗影响的评价时，应结合具体测试对象确认适用性。
ISO/IEC 30134-1:2016	Information technology — Data centres — Key performance indicators — Part 1: Overview and general requirements	规定数据中心关键性能指标的总体框架和一般要求，可用于确定数据中心能效相关指标的评价范围和测试边界。

目前针对CDU单机能效的测试通常还需要结合产品技术规格、客户测试规范及具体项目要求确定测试参数和判定方法。若测试用于数据中心项目验收或能效评价，应提前明确CDU是否作为独立测试对象，以及功耗测试边界是否包含控制系统、泵组及其他辅助部件。

测试要点

CDU能效测试对测试边界、循环流量、供回液温度、压力以及热负载稳定性较为敏感。测试时应明确功耗统计范围，并保持液冷回路和热负载状态稳定，否则流量、温差或泵组控制策略变化可能导致测试结果出现较大差异。

关注事项	常见问题	说明	解决方案
测试边界	不同测试中功耗统计范围不一致	CDU可能包含循环泵、控制器、传感器、风机或其他辅助部件。如果部分部件未纳入功耗测量，不同测试结果之间就无法直接比较。	测试前明确整机功耗边界，确认被测输入端和辅助设备范围，并在报告中记录测试边界。
流量条件	流量波动导致功耗变化	循环泵功耗与系统流量、压力条件存在关联，流量变化会改变泵组工作点，并进一步影响CDU总功耗和单位冷却能力。	确认目标流量及允许波动范围，待循环系统稳定后采集功率和水力参数，并对异常波动进行复测。
供回液温度	温差不稳定导致冷却能力计算波动	CDU换热能力与流量、介质比热容及供回液温差相关，温度持续变化会直接影响计算得到的冷却能力。	稳定热负载和循环条件，确认温度测量点及采样方式，在温度达到稳定状态后记录有效数据。
热负载	热负载不足或变化较大	热负载变化会使CDU的换热量和控制策略发生变化，可能造成输入功率及冷却能力同步变化，影响能效判断。	根据测试要求设置稳定热负载，记录负载水平及变化情况，并在规定稳定时间后进行数据采集。
控制策略	变频泵或自动控制导致功耗变化	CDU可能根据流量、压力或温度自动调整泵速，控制策略变化会改变输入功率，因此固定时间点测量可能不能代表稳定工况。	明确控制模式和设定值，记录测试期间泵速或运行状态，并在控制状态稳定后进行测量。
结果重复性	相同工况重复测试结果差异较大	液冷回路温度、流量、压力和热负载未完全恢复稳定时重复测试，会使功耗及换热数据产生差异，影响结果重复性。	统一测试条件和稳定时间，对异常数据进行复核，必要时重新建立稳定工况后开展复测确认。
