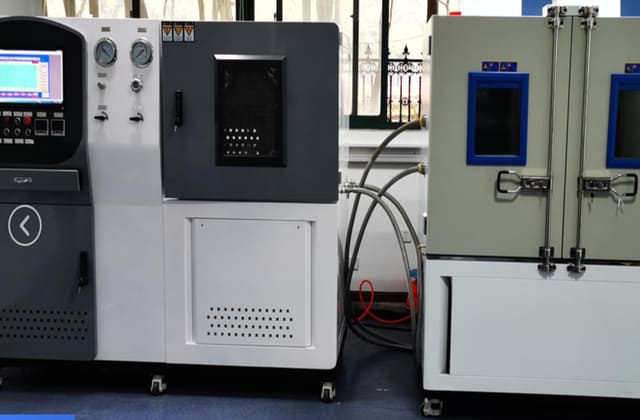

热流密度测试

热流密度测试主要用于液冷板、冷板热源区域、液冷散热组件以及液冷系统中需要评价单位面积传热能力的部位，常见于数据中心、AI服务器、高密度计算设备和储能设备等液冷应用场景。测试通过确定热源面积和输入热负载，或结合冷却液流量及进出口温度测量实际传递的热量，对单位面积上的热量传递水平进行计算和分析。

液冷系统中不同区域承担的热负荷可能存在较大差异，当局部热流密度超过冷却结构的实际换热能力时，容易形成局部高温或热点。热流密度测试可以将整体热负载进一步转换为单位面积的热量指标，并结合温度分布、流量和换热数据判断热量集中区域，为散热性能验证和异常问题复测提供量化依据。

适用产品

热流密度测试适用于需要评价局部热负荷及单位面积散热能力的液冷产品，测试区域应根据热源尺寸、换热面积和实际热路径确定。

• 液冷板
• 服务器冷板
• 液冷散热组件
• CDU冷却分配单元
• 液冷机柜
• 服务器液冷系统
• 储能设备液冷系统

检测项目

热流密度测试需要结合具体产品确定热源面积和热量计算边界。对于液冷板等局部换热部件，可重点评价热源区域的单位面积热负荷；对于完整液冷系统，则需要结合实际换热区域和冷却介质携热量进行分析。

标准依据

热流密度并非所有液冷产品均采用统一的单一产品标准进行评价，实际测试通常需要结合被测产品的技术规范、热负载条件和具体热测量方法确定测试边界。对于涉及材料或界面热传递性能的测试，可根据实际对象选择相应热性能测量标准作为方法依据。

上述标准主要针对材料热性能或热传递测量，并不代表所有液冷设备的热流密度测试均直接适用。对于液冷板、CDU及液冷系统，应根据热源面积、有效换热面积、热负载输入方式以及冷却液热量计算边界确认具体测试依据，避免将材料热性能标准直接作为整机热流密度判定标准。

测试要点

热流密度测试的关键在于明确热量和面积的计算边界。热负载、有效换热面积、测温位置、冷却液流量以及测试稳定状态发生变化，都可能影响最终结果，因此测试过程中需要保持热源区域定义和测试条件一致。

测试流程

热流密度测试应先明确热量来源和有效面积，再建立稳定的热负载与冷却工况，通过温度、流量及热负载数据获得实际传热量并完成单位面积热量计算。

1. 检测准备：确认被测产品、热源区域、有效测试面积、热负载、冷却液类型、流量及入口温度等测试条件。
2. 样品确认：检查样品安装状态、热源与液冷结构接触状态、循环管路连接以及测温点布置。
3. 系统预运行：启动冷却循环和热负载设备，检查流量、温度及循环状态，完成必要排气并确认测试设备正常。
4. 工况设定：按照测试方案设置热负载、冷却液流量和入口温度，使被测产品进入规定运行状态。
5. 稳定采集：待热负载、流量和温度达到稳定状态后，同步记录热源温度、冷却液进出口温度、流量及热负载等数据。
6. 结果计算：根据实际传递热量和确定的有效面积计算热流密度，并对不同区域或不同工况的结果进行比较分析。
7. 报告输出：整理测试条件、面积定义、测试方法、原始数据、计算结果及异常记录，形成热流密度测试报告。

检测价值

热流密度测试能够将液冷产品承受和传递的热负荷转换为单位面积热量指标，有助于评价液冷板及相关散热区域的热负荷水平。与整体温度和换热量数据结合，可以进一步判断局部区域是否存在热负荷集中以及热点风险。

测试结果可用于液冷产品性能验证、质量评估、批量生产质量控制和项目验收，并可根据具体要求用于客户技术资料提交。对于热源温度异常、局部温度偏高或不同批次产品测试结果存在差异的情况，热流密度数据也可作为异常分析和复测确认的依据。

关于德恺液冷检测

德恺液冷检测围绕液冷产品热流密度测试开展检测服务，可针对液冷板、服务器冷板、液冷散热组件及相关液冷系统，根据热源区域和有效换热面积开展额定工况、不同流量、不同热负载及热流密度分布测试。测试过程中对热负载、冷却液流量、进出口温度、热源温度及测试面积进行记录，并依据确定的测试边界完成热量计算和数据分析。

测试结果可形成包含测试条件、面积定义、原始测量数据、计算结果及异常记录的检测报告，用于性能验证、质量评估、项目验收、客户技术资料提交及异常复测确认。欢迎咨询资深专业工程师，获取热流密度测试专属方案。
