在液冷数据中心的机柜内部，除了显眼的冷板和CDU外，还有一个不起眼却至关重要的组件——Manifold，中文常称为分水器或集管。它通常隐藏在机柜的后部或侧面，像一棵树的枝干一样，将来自CDU的主干冷却液均匀地分配给每一台服务器。许多初学者容易忽视Manifold的存在，认为它只是一根简单的管子。然而，正是这个看似简单的部件，决定了整个机柜散热的均匀性和可靠性。理解Manifold的工作原理与设计要点，是优化机柜级液冷系统的关键。
Manifold的核心定义

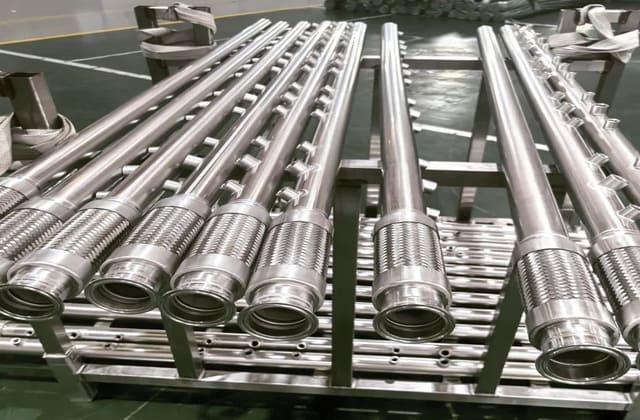

液冷Manifold是一种流体分配装置，主要作用是接收来自CDU或主干管路的高压冷却液，并将其分流至机柜内的各个服务器节点；同时，它还负责收集从服务器流出的高温回水，汇合后送回CDU进行热交换。简单来说，Manifold是机柜内部的“交通枢纽”，承担着进水和出水的双重任务。
基本结构组成
- 主管道：通常为不锈钢或高性能塑料制成，承受系统工作压力，连接外部管路。
- 分支接口：对应每台服务器的位置，配备标准接口（如UQD），用于快速连接服务器冷板。
- 调节阀/节流孔：部分高端Manifold内置流量调节装置，用于平衡各支路的流量差异。
- 排气阀：位于最高点，用于排除管路中的空气，防止气堵影响散热。
Manifold在机柜中的核心作用
Manifold并非简单的物理连接件，它在液冷系统中发挥着多重关键作用，直接影响系统的性能与安全。
1. 实现精准流量分配
机柜内不同位置的服务器可能具有不同的功耗和散热需求。Manifold通过精心设计的内部流道或外接节流元件，确保每台服务器都能获得足够的冷却液流量。如果分配不均，可能导致部分服务器过热，而另一部分则过度冷却，浪费能源。
2. 维持压力平衡
在多节点并联系统中，近端和远端的压力分布往往不均。Manifold通过优化主管道的截面积和分支角度，减小沿程阻力损失，确保各支路入口压力基本一致。这种水力平衡能力是保证散热均匀性的基础。
3. 提供快速维护接口
Manifold上的每个分支接口都配备了快速连接器（如UQD），允许运维人员在不停机、不排液的情况下，单独断开某台服务器的冷却管路。这极大地简化了服务器的上下架操作，提升了运维效率。
4. 增强系统安全性
高质量的Manifold具备极高的密封性和耐压能力，能有效防止冷却液泄漏。此外，部分智能Manifold还集成了漏液传感器和温度监测点，能够实时反馈运行状态，为主动防御提供数据支持。
| 功能模块 | 技术实现 | 业务价值 |
|---|---|---|
| 流体分配 | 多孔分流设计 | 确保各节点流量充足 |
| 压力平衡 | 变径主管或节流孔 | 消除远近端压差，均匀散热 |
| 快速连接 | 标配UQD接口 | 秒级插拔，提升运维效率 |
| 安全防护 | 高强度密封+传感器 | 预防泄漏，实时监测状态 |
| 排气除气 | 自动排气阀 | 防止气堵，保障循环通畅 |
设计挑战与优化方向
尽管Manifold结构相对简单，但其设计过程充满挑战，尤其是在高密度机柜中。
空间限制与布局
现代机柜内部空间极其宝贵，Manifold需要在有限的宽度内容纳数十个接口和复杂的管路。紧凑化设计是必然趋势，但这同时也增加了加工难度和流阻控制的复杂性。
材质兼容性
Manifold长期接触冷却液，必须选用耐腐蚀、抗老化的材料。不锈钢因其优异的机械性能和化学稳定性成为主流选择，但在某些特定场景下，高性能工程塑料也因重量轻、成本低而受到青睐。
流阻优化
Manifold自身的流阻应尽可能小，以免消耗过多的泵送功率。通过计算流体动力学（CFD）仿真优化内部流道形状，减少湍流和局部阻力，是提升能效的重要手段。
总结
液冷Manifold作为机柜内部的流体枢纽，其性能直接决定了散热系统的均匀性与可靠性。通过精准的流量分配、有效的压力平衡以及便捷的快速连接，Manifold为高密度服务器提供了稳定的冷却环境。选择合适的Manifold并对其进行严格测试，是构建高效液冷机柜不可或缺的一环。
