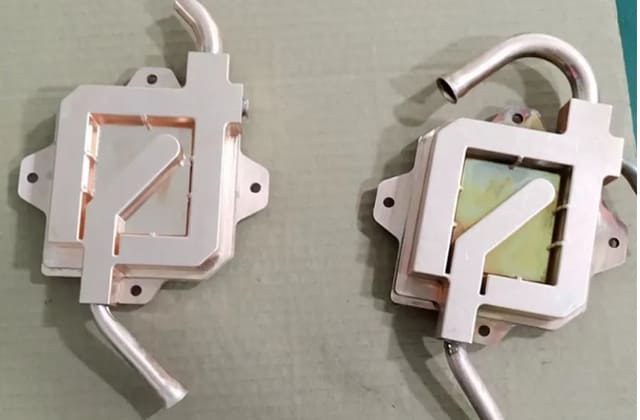

随着人工智能大模型的爆发式增长，GPU和ASIC芯片的功耗已突破千瓦级大关，局部热流密度甚至超过100W/cm²。传统的大流道冷板在面对如此极端的热负荷时，往往显得力不从心，容易出现中心温度过高而边缘温度正常的“热点”现象。在这种背景下，微通道冷板（Microchannel Cold Plate）凭借其独特的结构设计，成为解决高热流密度散热难题的关键技术。它究竟如何通过微观结构的创新，实现宏观散热性能的飞跃？
微通道的定义与尺度
微通道冷板是指内部流道水力直径在10至1000微米之间的换热器。相比传统毫米级流道，微通道的尺寸缩小了两个数量级。这种微小的尺度并非简单的缩小，而是引发了流体力学和传热学的质变。在微尺度下，流体的表面积与体积之比急剧增加，为高效热交换提供了物理基础。
关键结构特征
- 极高比表面积：单位体积内的换热面积是传统流道的数十倍，极大提升了热量传递效率。
- 短热传导路径：热量从芯片基板传导至冷却液的距离极短，显著降低了导热热阻。
- 层流向湍流过渡：即使在较低流速下，微通道内也容易产生二次流或湍流效应，增强流体混合。
为什么微通道适合高热流密度
面对高热流密度芯片，散热的核心矛盾在于如何在有限时间内将巨大热量迅速导出。微通道冷板通过以下三个机制完美解决了这一矛盾。
1. 突破换热系数极限
根据牛顿冷却定律，换热量与换热系数成正比。微通道由于尺寸微小，边界层极薄，使得对流换热系数大幅提升。实验数据显示，微通道冷板的换热系数可达传统冷板的5-10倍，这意味着在相同温差下，它能带走更多的热量。
2. 消除局部热点
高热流密度芯片往往存在温度分布不均的问题。微通道密集的流道网络能够覆盖芯片表面的每一个角落，确保冷却液与发热区域充分接触。即使某处功率突然飙升，邻近的微通道也能迅速响应，将热量带走，避免局部过热导致芯片降频或损坏。
3. 降低泵功消耗
虽然微通道流阻较大，但由于其极高的换热效率，达到相同散热效果所需的流量远小于传统冷板。综合来看，系统整体的泵送能耗反而可能降低，这对于追求低PUE的数据中心而言具有重要意义。
| 性能指标 | 传统大流道冷板 | 微通道冷板 | 提升效果 |
|---|---|---|---|
| 换热系数 | 低 (1000-3000 W/m²K) | 高 (5000-15000 W/m²K) | 提升5-10倍 |
| 比表面积 | 小 | 极大 | 增加数十倍 |
| 热点抑制能力 | 一般，易出现温差 | 优异，温度均匀 | 温差降低5-10℃ |
| 适用热流密度 | <50 W/cm² | >100 W/cm² | 适应更高功耗 |
| 加工精度要求 | 低，常规CNC即可 | 极高，需精密蚀刻/铣削 | 工艺难度增加 |
制造工艺的挑战与创新
微通道冷板的卓越性能背后，是极高的制造门槛。传统的机械加工难以在硬金属上开出如此细小且均匀的通道。
精密加工技术
目前主流的微通道加工技术包括高精度CNC铣削、化学蚀刻和激光加工。CNC铣削适合较宽的微通道，成本相对可控；化学蚀刻能实现更复杂的几何形状和更小的尺寸，但深度控制较难；激光加工则适用于特殊材质和超精细结构。选择合适的工艺需要在性能、成本和良率之间找到平衡。
清洁度与堵塞风险
微通道极易被微小颗粒堵塞，因此对冷却液的纯净度要求极高。制造过程中必须经过严格的超声波清洗和颗粒度检测，确保无任何残留物。此外，系统前端通常需加装高精度过滤器，以防止运行中的杂质进入冷板。
未来发展趋势
随着芯片制程的进一步演进，微通道冷板也在不断进化。未来的方向包括：
- 异形微通道：根据芯片热源分布定制非均匀流道，实现精准温控。
- 两相微通道：利用冷却液在微通道内的沸腾相变，进一步提升换热效率。
- 集成化设计：将微通道直接集成在芯片封装内部，消除界面热阻。
总结
微通道冷板通过微观结构的创新，突破了传统散热的物理极限，成为应对高热流密度芯片挑战的首选方案。它不仅提升了换热效率，还改善了温度均匀性，为高性能计算提供了坚实的热管理保障。尽管制造难度较高，但其带来的性能收益足以抵消成本投入。
