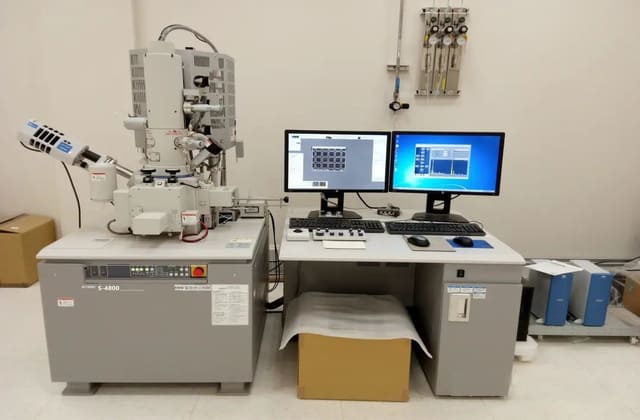

SEM扫描电镜分析

SEM扫描电镜分析主要利用扫描电子显微镜对材料表面、截面及断口进行高倍率微观形貌观察，适用于液冷板、冷却管路、液冷接头、金属支架以及其他金属、高分子和复合材料零部件。通过不同放大倍率下的形貌观察，并根据检测需求结合能谱分析，可获取样品微观结构、缺陷形貌及局部元素组成等信息。

液冷产品出现裂纹、断裂、腐蚀、磨损、孔隙或其他异常时，常规外观检查和金相观察可能无法充分识别微观特征。SEM能够进一步放大观察异常区域，分析裂纹扩展形貌、断口特征、颗粒及夹杂物形态，并可结合EDS能谱对特定区域进行元素分析，从微观层面为材料异常、断裂模式及局部缺陷判断提供检测依据。

适用产品

SEM扫描电镜分析可根据样品材料、尺寸和异常特征确定观察区域及分析方法，适用于液冷系统中的金属材料、工程塑料、橡胶及其他需要开展微观形貌分析的产品。

• 铝合金、铜合金及钢制液冷板、冷板结构件
• 冷却管路、金属管件及液冷接头
• 金属支架、安装座及机械加工零部件
• 焊接、钎焊及其他连接结构样品
• 发生裂纹、断裂、腐蚀或磨损的异常样品
• 存在孔隙、夹杂、颗粒或局部组织异常的材料
• 工程塑料、橡胶及其他高分子材料表面或断口样品

检测项目

SEM分析通常根据检测目的选择形貌观察、断口分析及局部能谱分析等项目。对于异常样品，应结合宏观表现确定重点观察区域，并通过低倍定位与高倍放大相结合的方式逐步分析微观特征。

标准依据

SEM扫描电镜分析的具体测试条件通常与样品材料、观察目的及设备配置有关。涉及断口分析、表面形貌观察或能谱分析时，应结合适用标准和样品实际情况确定制样方式、观察区域、放大倍率及元素分析条件。

测试要点

SEM分析对样品表面状态、取样位置、导电性及断口保护要求较高。尤其是异常断裂样品，如果取样、清洁或搬运过程中对断口造成二次损伤，可能改变原始微观形貌。因此，检测前应根据分析目标确定取样方式，并尽量保持异常区域的原始状态。

测试流程

SEM扫描电镜分析按照样品确认、异常区域定位、试样制备、设备参数设置、显微观察及必要的能谱分析等步骤实施。对于断裂或失效样品，应优先保护原始异常区域，并通过多倍率观察建立宏观异常与微观形貌之间的对应关系。

1. 样品确认：核对产品名称、材料、规格及异常表现，明确本次分析是针对表面、截面、断口、裂纹还是其他局部区域。
2. 取样定位：根据样品宏观状态确定重点观察区域，记录取样位置及方向，必要时保留正常区域作为对照。
3. 试样处理：根据材料和观察目标进行切割、清洁、干燥或其他适宜处理，尽量避免改变样品原始微观形貌。
4. 设备准备：确认扫描电子显微镜及能谱系统工作状态，根据样品导电性和观察目的设置适宜的测试条件。
5. 低倍定位：首先对样品整体或重点区域进行低倍率观察，确定裂纹、孔隙、颗粒、断口特征等重点位置。
6. 高倍观察：逐步提高放大倍率，对目标区域进行微观形貌观察，记录具有代表性的SEM图像。
7. 能谱分析：根据SEM形貌选择异常颗粒、夹杂、腐蚀产物或其他目标区域开展EDS元素分析，并记录对应谱图和元素信息。
8. 数据对比：对异常区域与正常区域、不同位置或不同样品的SEM形貌和元素结果进行对比，分析微观特征差异。
9. 结果评价：结合样品材料、检测目的及适用技术要求，对微观形貌和元素分析结果进行客观描述和综合评价。
10. 报告输出：整理样品信息、取样位置、测试条件、SEM照片、EDS谱图及分析结果，形成扫描电镜分析报告。

检测价值

SEM扫描电镜分析能够进一步放大观察液冷产品及材料表面的微观形貌，为常规尺寸、金相和外观检测提供补充信息。通过对裂纹、孔隙、夹杂、腐蚀、磨损及断口等区域进行高倍率观察，可以获得缺陷形态、分布及局部特征，为材料质量检验和异常样品分析提供微观数据。

结合EDS能谱分析后，还可以对异常颗粒、夹杂物、腐蚀产物及其他局部区域进行元素组成分析。当液冷板、管路或接头出现裂纹、断裂、腐蚀及材料异常时，可通过SEM形貌与元素数据进行对比，为异常定位、失效分析、材料状态判断及复测提供检测依据。

关于德恺液冷检测

德恺液冷检测围绕液冷系统及相关零部件检测需求开展SEM扫描电镜分析服务，可针对液冷板、冷却管路、接头、金属结构件及异常失效样品进行微观形貌观察，并根据检测目的开展断口、裂纹、孔隙、夹杂、腐蚀及磨损区域分析，必要时结合EDS能谱获取局部元素信息，为材料质量检验、异常分析和失效复测提供微观检测数据。
