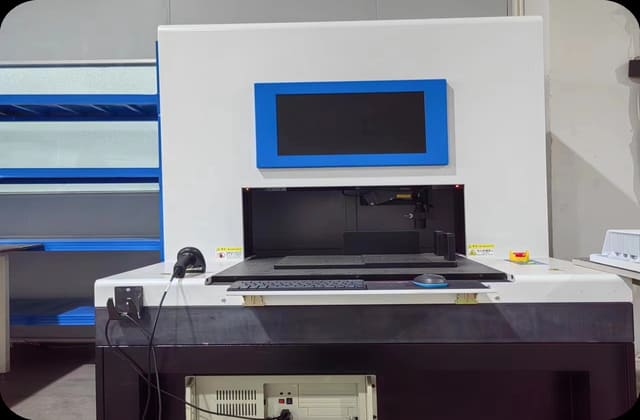

表面粗糙度检测主要用于评价液冷产品加工表面的微观几何形貌，适用于液冷板、冷却管路、液冷接头、金属安装件以及其他经过机械加工的液冷相关零部件。根据产品结构和检测要求，可对密封面、安装面、换热接触面及其他关键加工区域进行表面粗糙度测量，获取Ra、Rz等参数。
液冷系统中的密封面、安装面和换热接触面通常对表面加工状态具有明确要求，粗糙度过大可能造成局部接触不充分、密封界面微观间隙增大或表面摩擦状态发生变化，而粗糙度过小也可能与特定加工及使用要求不匹配。因此，通过规范的表面粗糙度检测，可以确认关键表面的实际加工状态，为零部件质量检验、加工过程控制、装配适配验证及异常复测提供数据依据。
适用产品
表面粗糙度检测可根据被测表面的加工方式、材料类型、尺寸及精度要求选择合适的测量方式，重点适用于液冷系统中对表面加工质量有明确要求的产品。
- 液冷板、冷板及金属换热结构件
- 液冷板密封面、安装面及配合加工面
- 冷却管路、金属管件及管路连接部位
- 液冷接头、快插接头及机械连接件
- 铝合金、铜合金、不锈钢及钢制加工件
- 金属支架、安装座及精密加工结构件
- 需要进行加工表面质量及粗糙度一致性评价的液冷相关产品
检测项目
表面粗糙度检测应结合产品图纸、技术规范和实际加工状态确定测量区域及评价参数。测试过程中需要控制测量方向、取样长度、评定长度及滤波条件，使不同样品和不同批次之间的测试数据具有可比性。
| 检测项目 | 测试内容/方法 | 主要验证目的 |
|---|---|---|
| Ra算术平均粗糙度 | 采用接触式粗糙度仪沿规定测量方向扫描表面轮廓，计算评定长度内轮廓偏差绝对值的算术平均值 | 评价加工表面的整体微观粗糙程度，是工程图纸中常用的粗糙度参数 |
| Rz最大高度相关参数 | 按照适用标准对规定取样长度内轮廓峰谷高度进行计算和评价 | 反映表面轮廓峰谷变化情况，用于辅助评价加工表面状态 |
| 粗糙度测量方向 | 根据加工纹理方向确定测量方向，并沿规定方向进行轮廓扫描 | 避免测量方向与加工纹理关系不合理导致测试结果产生明显偏差 |
| 多位置粗糙度 | 在密封面、安装面或其他指定区域设置多个测量位置并分别记录数据 | 判断同一产品不同区域之间的表面加工一致性 |
| 表面加工状态评价 | 结合粗糙度数据及表面加工纹理、划痕、凹坑等宏观状态进行综合检查 | 辅助识别加工异常及局部表面缺陷 |
| 粗糙度符合性评价 | 将实测粗糙度参数与图纸、公差或技术规范进行比较 | 确认关键加工表面的粗糙度是否满足规定要求 |
标准依据
表面粗糙度检测涉及参数定义、测量方法、取样长度、评定长度、测量方向及仪器条件等要求，实际检测应根据产品图纸和适用标准确定具体测试参数。对于液冷板密封面和精密加工面，还应特别关注图纸规定的粗糙度参数及测量位置。
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| GB/T 3505-2009 | 产品几何技术规范（GPS） 表面结构 轮廓法 术语、定义及表面结构参数 | 用于表面粗糙度相关术语、定义及轮廓参数的确定 |
| GB/T 10610-2009 | 产品几何技术规范（GPS） 表面结构 轮廓法 评定表面结构的规则和方法 | 用于表面轮廓测量及粗糙度参数评定 |
| GB/T 1031-2009 | 产品几何技术规范（GPS） 表面结构 轮廓法 表面粗糙度参数及其数值 | 用于表面粗糙度参数及数值要求的确定 |
| ISO 4287:1997 | Geometrical Product Specifications (GPS) — Surface texture: Profile method — Terms, definitions and surface texture parameters | 用于表面轮廓及粗糙度参数的定义与评价 |
| ISO 4288:1996 | Geometrical Product Specifications (GPS) — Surface texture: Profile method — Rules and procedures for the assessment of surface texture | 用于表面结构轮廓法的测量及评价规则 |
测试要点
表面粗糙度检测结果容易受到测量方向、取样长度、表面清洁程度、探针状态以及产品表面纹理等因素影响。液冷板及金属加工件通常具有明显的车削、铣削、磨削等加工纹理，因此测试前应结合实际加工方式确定测量方向和参数，避免测量条件不一致造成数据偏差。
| 关注事项 | 常见问题 | 说明 | 解决方案 |
|---|---|---|---|
| 测量方向 | 测量方向与加工纹理方向选择不合理 | 表面粗糙度具有方向性，不同扫描方向可能获得不同的轮廓变化，直接影响Ra、Rz等参数 | 根据加工纹理方向及适用标准确定测量方向，并保持同批次样品测试方向一致 |
| 取样长度 | 取样长度设置不符合产品或标准要求 | 取样长度会影响轮廓数据的统计范围，设置不当可能使测量结果无法真实反映目标表面状态 | 根据材料加工状态、粗糙度等级及适用标准确定取样长度和评定长度 |
| 表面清洁度 | 油污、粉尘或加工残留附着在测试区域 | 附着物可能改变探针实际接触轨迹，使测得轮廓包含非材料表面的异常信息 | 测试前清洁被测区域，确保表面无明显油污、颗粒及加工残留 |
| 探针状态 | 探针磨损或测量装置状态异常 | 粗糙度测量属于微观轮廓采集，探针状态会直接影响轮廓信号及测量重复性 | 测试前检查探针和仪器状态，并按照设备要求进行校验或确认 |
| 测量位置 | 只测量单个位置导致局部异常未被发现 | 加工过程中不同区域可能存在刀具磨损、振纹或加工参数变化，单点数据不能充分反映整体表面状态 | 根据图纸和加工区域合理设置多个测点，对关键位置进行针对性测量 |
| 表面缺陷 | 划痕、凹坑或毛刺被直接作为粗糙度轮廓进行评价 | 明显的宏观缺陷与正常加工形成的微观粗糙度并非同一概念，可能造成异常数据 | 测试前检查表面状态，区分正常粗糙度与明显表面缺陷，并按照检测要求进行评价 |
测试流程
表面粗糙度检测按照样品确认、检测区域确定、测量参数设置、设备确认、轮廓采集和结果评价等步骤实施。对于液冷板密封面及安装面，应优先确认图纸规定的粗糙度参数、测量位置和评价要求。
- 样品确认：核对产品型号、材料、加工状态及检测区域，检查待测表面是否存在明显划痕、毛刺、油污或其他异常。
- 技术要求确认：查看产品图纸及相关技术文件，明确Ra、Rz等参数要求，以及具体测量区域和允许范围。
- 测量方案确定：根据加工纹理、表面状态及目标粗糙度范围确定测量方向、测点位置、取样长度和评定长度。
- 设备准备：选择适用的表面粗糙度测量设备，检查探针、驱动装置及相关功能状态，确认仪器满足测试精度要求。
- 表面处理：清洁待测区域，去除灰尘、油污及松散加工残留，同时避免清洁过程改变原始表面状态。
- 轮廓测量：将测量探头稳定放置在规定位置，按照确定的方向和参数完成表面轮廓扫描，并保存原始测量数据。
- 数据复核：对异常测量结果进行复测，检查测量方向、取样长度、测量位置及探针状态是否符合要求。
- 结果判定：对Ra、Rz等测试结果进行统计和评价，并与图纸、技术规范或其他规定值进行比较。
- 报告输出：整理样品信息、测量位置、测量方向、测试参数、原始数据及判定结果，形成表面粗糙度检测报告。
检测价值
表面粗糙度检测能够为液冷产品关键加工表面提供量化的质量数据，可用于液冷板、接头、管路及金属结构件的来料检验、加工过程质量控制和成品检验。通过对不同位置及不同批次样品进行粗糙度测量，可以识别加工状态变化及表面质量差异，为生产质量管理提供数据依据。
对于密封面、安装面及其他关键配合区域，粗糙度数据还可用于装配适配和质量异常分析。当出现密封异常、接触状态不稳定或加工表面质量争议时，可通过规范的表面粗糙度检测获取客观数据，并结合尺寸、平面度等其他检测结果进行综合评价，为项目验收、供应链质量管理及异常复测提供参考。
